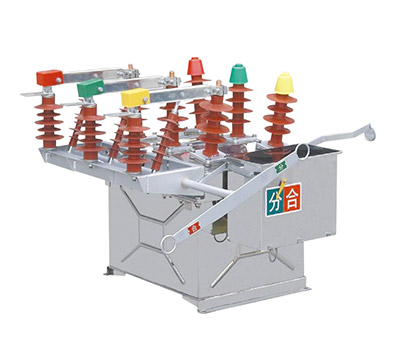

ZW8-12係列戶外高壓柱上真空斷路器
-
- 產品概述
- zw8-12係列戶外高壓真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶外開關設備，主要用來斷關合農網，城網和小型電力係統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置於金屬箱內，利於SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
zw8-12G是由zw8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分斷開關使用，也可自備電源，有內置PT或者外置PT。
本係列產品的操動機構為CT23型彈簧操動機構，分為電動和手動兩種。
該產品與智能控製器配合，可實現重合閘、雙動源切換、電流保護等功能，實現配網自動化。
-
使用環境條件
a.周圍空氣溫度：上限＋40℃，下限-30℃(一般地區)、-40℃（高寒地區）；
b.海拔：≤1000m(若需增高海拔,則額定絕緣水平相應提離);
c.風壓：不超過700pa(相當於風速34m/s);
d.振幅：地震烈度不超過8度；
e.汙穢等級：Ⅲ級；
f.******日溫差；不超過25℃.
主要技術參數
序號 名稱 單位 數據 1 額定電壓 KV 40.5 2 額定絕緣水平 1min工頻耐壓 幹試 95 濕試 80 雷電衝擊耐壓(峰值) 185 3 額定電流 A 1250;1600;2000 4 額定短路開斷電流 KA 20;25;31.5 5 額定操作順序 分-0.3s-合分-180s-合分 6 額定短路開斷電流次數 次 12 7 額定短路關合電流(峰值) KA 50;63;80 8 額定峰值耐受電壓 9 額定短時耐受電流 20;25;31.5 10 額定短路持續時間 S 4 11 平均分閘速度 M/S 1.5±0.2 12 平均合閘速度 0.7±0.2 13 觸頭合閘彈跳時間 MS ≤２ 14 三相合（分）閘同期性時差 ≤２ 15 合閘時間 ≤150 16 分閘時間 ≤60 17 機械壽命 次 10000 18 額定操作電壓及輔助回路額定電壓 V DC 110/220 AC 110/220 19 每靜回路直阻（不含互感器） μΩ ≤100 20 動靜觸頭允許磨損厚度 MM 3 21 重量 KG 800 同類產品
-
