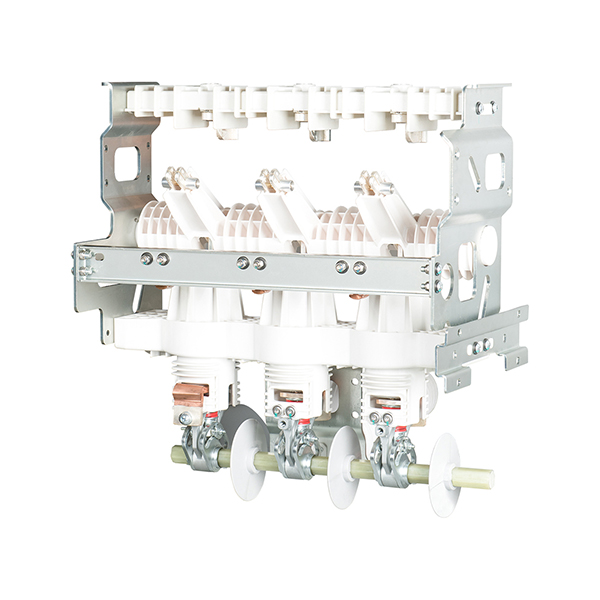

半固封環保斷路器/上隔離接地開關
-
- 產品概述
- 公司自主研發生產的新型環保複合絕緣真空斷路器/上隔離接地開關，采用真空滅弧，結構設計緊湊，開關本體安裝於密封氣箱內，具有環境適應性強、相對空氣絕緣開關體積小、安裝方便、操作靈活、運行穩定等特點，可有效減少占地空間;同時，結構設計上考慮了滿足幹燥環保氣體零表壓時絕緣性能要求，不需充SF6氣體加強絕緣，從而抑製了溫室氣體的排放。本產品技術水平高,工藝精湛，性能穩定，運行安全可靠。本產品通過了開斷和關合試驗(含E2級電壽命試驗)、短時耐受電流和峰值耐受電流試驗、高/低溫試驗、機械壽命(M2級)、容性電流開合試驗(C2級)、零表壓狀態下絕緣試驗、局放試驗、主回路1.1倍額定連續電流溫升試驗等標準要求的所有試驗。
-

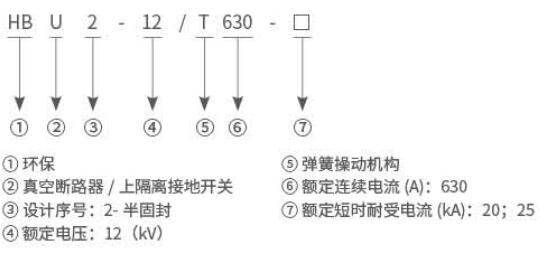

型號及其含義
執行標準
GB/T 1984 高壓交流斷路器
DLT 402 高壓交流斷路器
GB/T 1985 高壓交流隔離開關和接地開關
DL/T 486 高壓交流隔離開關和接地開關
使用環境條件注意事項
海拔高度不超過2000m,耐受地震能力(水平加速度) 2m/s²;
周圍空氣溫度不超過+50°C，且在24小時內測得最低氣溫不低於-40°C;
經常劇烈震動場所，存在明顯影響性能的水蒸氣、氣體、化學腐蝕沉澱、鹽霧、灰塵汙垢的場所及爆炸、火災危險環境不適合使用。
技術參數

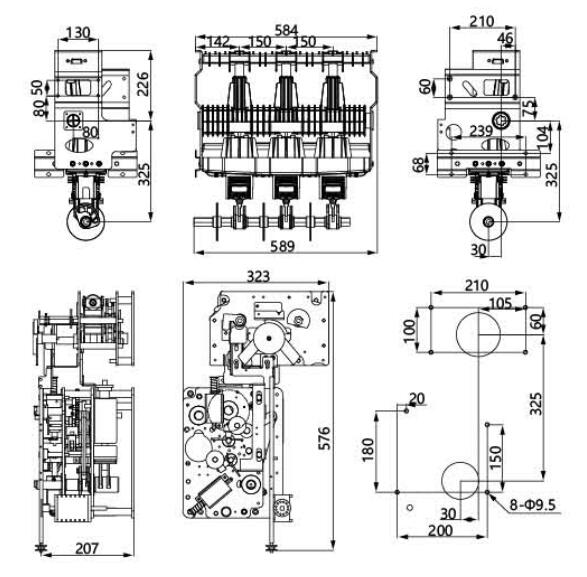

外形及安裝尺寸額定電壓 12kV 額定連續電流
630A 額定頻率 50Hz 額定短路開斷電流 20; 25 (kA) 額定短路關合電流(峰值) 50; 63 (kA) 容性電流開合試驗 C2級 額定操作順序 0-0.3s-CO-180s-CO 額定短時耐受電流 (有效值)及持續時間
主回路/接地開關 20/4; 25/4 (kA/s) 接地連接回路 17.4/2; 21.75/2 (kA/s) 額定峰值耐受電流 主回路/接地開關 50; 63 (kA) 接地連接回路 43.5; 54.8 (kA) 機械壽命 斷路器 10000/M2 (次) 隔離/接地開關 5000 (次) 電壽命 斷路器額定短路電流開斷次數
30/E2 (次) 接地短路關合能力
5/E2 (次) 絕緣試驗 主回路1min工頻耐壓:
相間、對地/斷口
42/48 (kV) 主回路雷電衝擊(12/50us)
耐壓:相間、對地/.斷口75/85 (kV) 輔助控製回路1min工頻耐壓 2 (kV) 輔助回路控製電壓（V） 24、48、110、220DC 110、220AC
上隔離方案操作程序
停電接地操作:
產品初始狀態:斷路器處於合閘位置，隔離開關處於合閘位置，接地開關處於分閘位置。
操作步驟:先操作斷路器至分閘位置→確認斷路器處於分閘位置後，操作隔離開關至分閘位置→通過驗電確認回路失電後操作接地開關至合閘位置→操作斷路器合閘實現線路側接地→打開電纜室門。
恢複送電操作:
產品初始狀態:斷路器處於合閘位置，隔離開關處於分閘位置，接地開關處於合閘位置。
操作步驟:關好電纜室門→先操作斷路器至分閘位置→操作接地開關至分閘位置→確認其處於分閘位置後，操作隔離開關至合閘位置→確認隔離開關處於合閘位置→操作斷路器合閘。 同類產品
-
