● 適用範圍

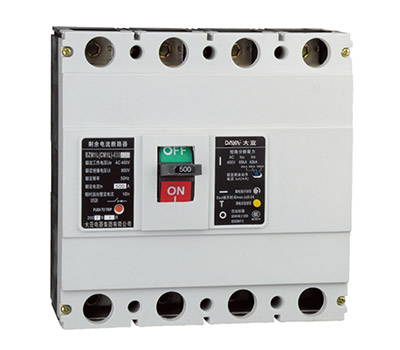

BZMIL係列漏電斷路器是本公司綜合采用國際先進技術設計，開發的新型漏電斷路品之一。適用於交流50H。額定電壓至400V額定電流16A至800A的電路中。
其主要功能是對有致命危險的人身觸電提供間接接觸保護。額定剩餘動作電流不超過0.03A的漏電斷路器在其他保護措施失效時，也可作為直接接觸的補充保護。但不能作為唯一的直接接觸保護。網時，還可用來防止由於接觸故障電流而引起的電氣火災。並可用來保護線路的過載，短路，亦可作為線路的不頻繁轉換之用。
該漏電斷路各具有體積小、分斷高。飛弧短及剩餘動作電流，剩餘電流動作可調節等特點，同時可帶報警觸頭。分勵脫扣器，輔助觸頭，旋轉手柄操作機構。電動操作機構等附件。並可采用板前。板後和插入式等多種接線方式。是用戶使用的理想產品。
漏電斷路器可爵直安裝。亦可水平安裝。
本產品符合G81404482. IEC60947-2 標準。
● 正常工作環境及安裝條件
○ 周圍空氣溫度上限為+40
℃;下限為-5℃; 24h 的平均值不超過+35
℃;
○ 海拔:安裝地點的海技不超過2000m;
○ 汙染等級: 3;
○ 安裝類別:IIII;
○ 大氣條件:大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低溫度下可以有較高的相對濕度:最濕月的月平均最大相對濕度為90%， 同時該月的月平均最低溫度為+20℃並考慮到因溫度安化發生在產品表麵上的凝露。
○ 外磁場:漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
○ 環境:無爆炸危險和無導電塵埃，介質無足以腐蝕金屬和破壞絕緣的地方。
● 主要技術參數
漏電斷路器的額定值
|
型號
|
殼架等級額定電流Inm A
|
額定電流 Inm A
|
額定工作電壓 Un V
|
極數
|
額定剩餘動作電流 I △ n mA
|
額定剩餘不動作電流 I △ n mA
|
額定極限短路分斷 Icn KA
|
額定運行短路分斷能力Ics KA
|
飛弧距離 mm
|
|
BZM1L-100L
|
100
|
16、20、25、32、40、50、63、80、100
|
230
400
|
2、3、4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
35
|
18
|
≤ 50
|
|
BZM1L-100M
|
100
|
16、20、25、32、40、50、63、80、100
|
400
|
4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
50
|
25
|
≤ 50
|
|
BZM1L-225L
|
225
|
100、125、160、180、200、225
|
400
|
3、4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
35
|
18
|
≤ 50
|
|
BZM1L-225M
|
225
|
100、125、160、180、200、225
|
400
|
4
|
30、50、100、200、300、500
|
15、25、50、100、150、250
|
50
|
25
|
≤ 50
|
|
BZM1L-400L
|
400
|
225、250、315、350、400
|
400
|
4
|
50、100、200、300、500
|
25、50、100、150、250
|
50
|
25
|
≤ 100
|
|
BZM1L-400M
|
400
|
25、250、315、350、400
|
400
|
4
|
50、100、200、300、500
|
25、50、100、150、250
|
65
|
32.5
|
≤ 100
|
|
BZM1L-630L
|
630
|
400、500、630
|
400
|
4
|
100、200、300、500、1000
|
50、100、150、250、300
|
50
|
25
|
≤ 100
|
注:三檔剩餘動作電流調節可由用戶任意選擇。
