使用條件
a.周圍空氣溫度:上限+40℃,下限-40℃
b.海拔:≤1000m(若需增加海拔,則額定絕緣水平相應提高)
c.風壓:不超過700pa(相當於風速34m/s);
d.振幅：地震烈度不超過8度；
e.汙穢等級：Ⅲ級；
f.******日溫差；不超過25℃
主要技術參數

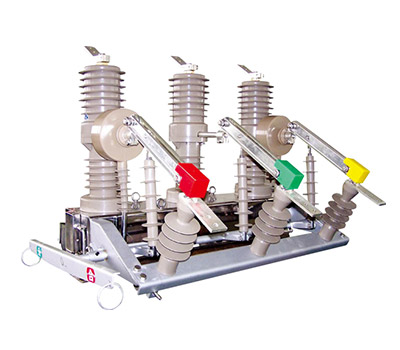

項　目		單位	zw32-12/T400-12.5	zw32-12/T630-16	zw32-12/T630-20
額定電壓		KV	12
額定電流		A	400	630	630
額定短路開斷電流		KA	12.5	16	20
額定短路關合電流(峰值)			31.5	40	50
額定峰值耐受電流			31.5	40	50
額定短路耐受電流			12.5	16	20
額定短路持續時間		s	4
額定絕 緣水平	雷電衝擊耐壓(峰值)	kv	相間、對地75、斷口85
	1min工頻耐壓		相間、對地42、斷口85
額定操作順序			分-0.3s-合分-180s-合分(電動機構)
額定短路開斷電流次數		次	30
機械壽命			10000
額定操作電壓(分合線圈)		v	DC220、 110、、 AC220 110
動靜觸頭允許磨損厚度		mm	3
過電流脫扣器額定電流		A	5
電流互感器電流比			200/5 400/5 600/5
觸頭開櫃		mm	9±1
角頭超程			2±0.5
平均分閘速度		m/s	1.2±0.3
平均（jun1）合閘速度			0.6±0.2
分閘時間		ms	30-60
合閘時間			20-40
合閘彈跳時間			≤２
三相分合閘同期性			≤２
每靜回路直阻		μΩ	≤80
儲 能 電 機	額定電壓	v	-220
	額定功率	w	200
	儲能時間	s	≤8
質量		kg	85
